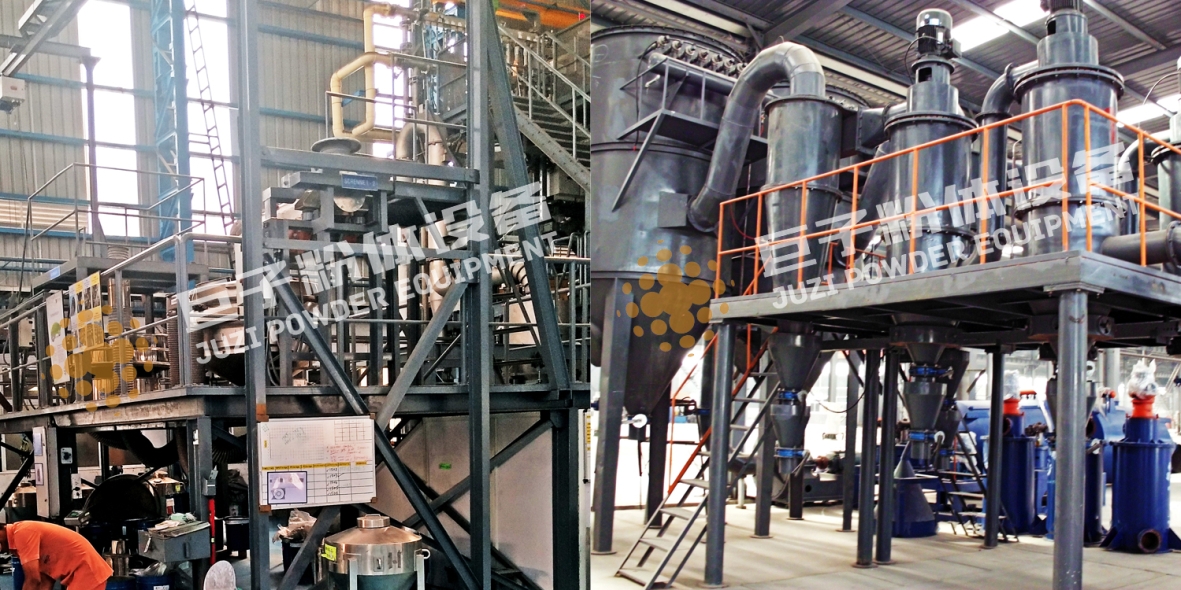

JZDB型惰性氣體保護氣流分級機系統在真空后輸入氮氣，使系統達到一定的壓力后，經風機把物料輸送到分級腔內；在高速旋轉的分級轉子產生強大離心力，把粗顆粒擋住，粗顆粒無法通過分級輪，同時風機引力部分地克服了離心力而把細粉吸走，細粉穿過分級輪葉片間隙，進入旋風收集器或者直接進入除塵器，從而到達了粗細物料分離的目的。粗顆粒夾帶部分細顆粒撞壁后失去速度，沿筒壁下降至二次風口處，經二次風的強烈淘洗分散作用，使粗細顆粒進一步分離，細顆粒上升至分級區二次分級，粗顆粒下降至卸料口處排出，渦輪式氣流分級機可與多級氣流分級機串聯，并于旋風分離器、除塵器、引風機以及氮氣源組成一套氮氣分級系統。
