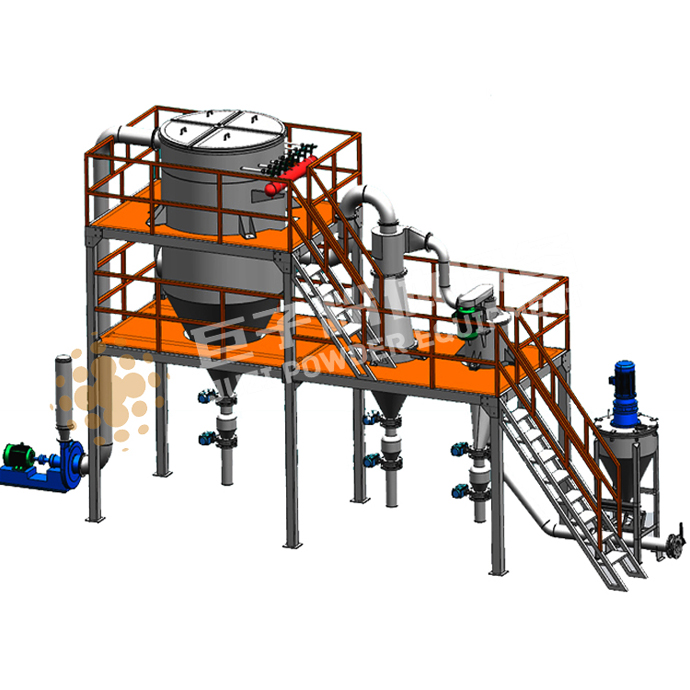

超細氣流分級機的結構特點。超細氣流分級機是一種氣流分級設備，分級機與旋風分離器、除塵器、引風機組成一套分級系統，物料在風機抽力作用下由分級機下端入料口隨上升氣流超音速運動至分級區，在超音速旋轉的分級渦輪產生的強大離心力作用下，使粗細物料分離。
(1)噴射細粒環在超音速旋轉葉輪作用下,流經葉輪的氣體壓力升高,高壓氣流流出葉輪后,經過噴射細粒環,由于旋轉導風葉的葉片設計成曲線形,進口截面積大,出口截面積小,因此出口的氣流壓力降低,速度增大,并且旋向流出,有利于分級。
(2)分級點調整機構設置三個調整桿,并用鏈條使其保持同步運動。調節桿向上移動,細粉增多;調節桿向下移動時,細粉減少。分級點可無級連續調節，適用于干法微米級產品的精細分級。
(3)控制環設置一控制環是為了保證控制環與噴射細粒環之間形成合適的截面,控制氣流流速穩定。
(4)余風口由干物料中不可避免的要帶入多余氣體,而且分級室內溫度較高,空氣將發生膨脹,所以設計一余風口來保持分級室內氣流穩定、平衡。
